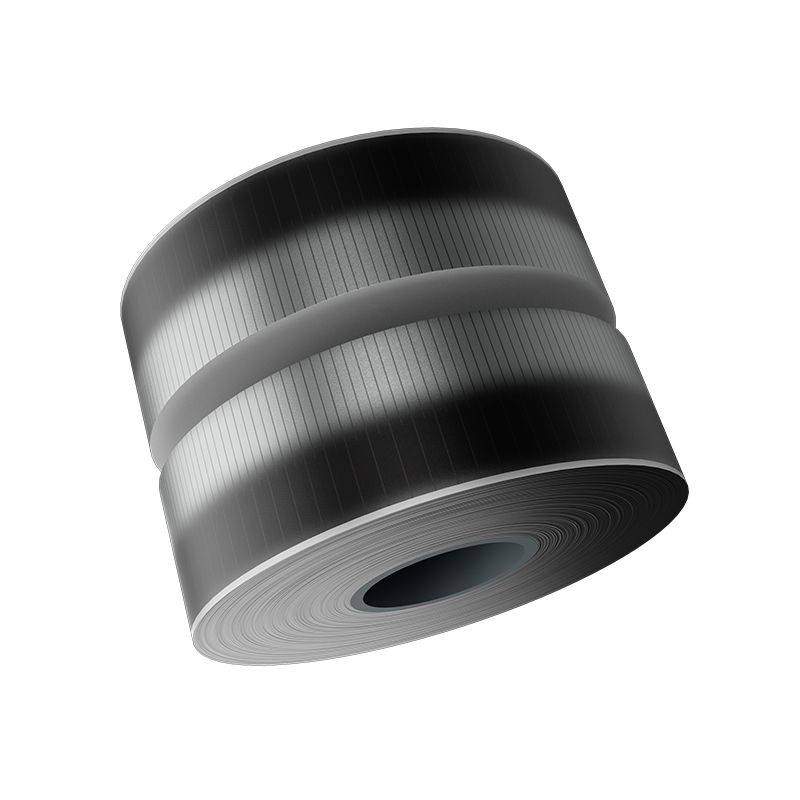

Segmenterad MPP-film med diamantmönster, T-mönster, 1/2-mönster

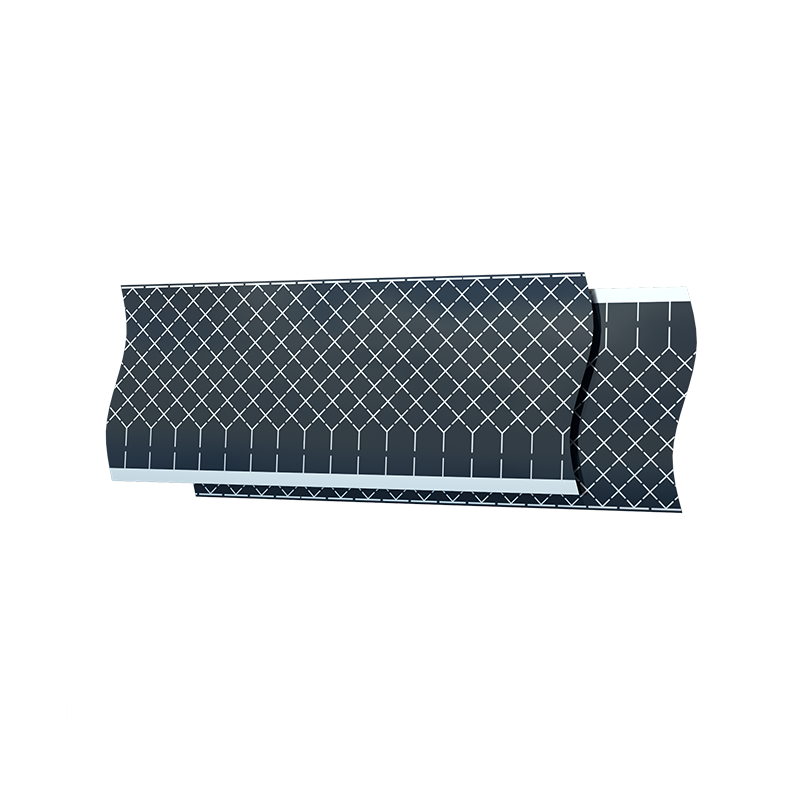

Vi presenterar vår banbrytande segmenterade MPP-film med en mängd olika mönster inklusive Diamond, T och half T, designade för att revolutionera dina kondensatorapplikationer.
Tillverkad av premium polypropenfilm med en normal tjocklek från 2,0 μm till 15,0 μm, erbjuder denna produkt exceptionell flexibilitet och hållbarhet för att tillgodose olika elektriska behov.
Med en design med en marginal och belagd med antingen aluminium eller zink-aluminiumlegering på en sida, säkerställer vår film konduktivitet och stabilitet, vilket är avgörande för kondensatorns prestanda.
Den unika kantstrukturen, som kännetecknas av en tung kant, förbättrar hållbarheten och underlättar sömlös integrering i kondensatorenheter, vilket säkerställer långsiktig tillförlitlighet.
Med valet mellan raklinjeskärning eller vågskärning för klyvmetoder är anpassning enkelt för att matcha dina specifika projektkrav.
Vår segmenterade MPP-film är tillgänglig med basfilmhartsalternativ från både Borealis och Non-Borealis, vilket ger mångsidighet för att möta olika tillverkningspreferenser.
Upplev oöverträffad prestanda med vår Segmented MPP-film, som erbjuder innovativa mönster för att lyfta dina kondensatorprojekt. Kontakta oss idag för att upptäcka hur denna avancerade filmlösning kan förbättra dina applikationer.
Kontakta oss
  • Segmenterad MPP-film med diamantmönster, T-mönster, 1/2-mönster
  • Segmenterad MPP-film med diamantmönster, T-mönster, 1/2-mönster
  • Segmenterad MPP-film med diamantmönster, T-mönster, 1/2-mönster
  • Segmenterad MPP-film med diamantmönster, T-mönster, 1/2-mönster
Föregående artikel：Al MPP-film på båda sidorna
Nästa：Enkel marginal Zn-Al MPP-film med rampmotstånd

särdrag

Specifikation

Basfilm Polypropenfilm
Normal tjocklek 2.0 μ m ~15,0 μ m
Marginaltyp Enda
Beläggning av metall Aluminium eller zink-aluminiumlegering
Beläggningssida Enda
Kantstruktur Tung kant
Klyvningsmetod Rak linjeskärning eller vågskärning

Kvadratmotstånd: Normal filmbredd och marginal
Rutmönster T-mönster 1/2 T-mönster
Bredd (mm) Bredd (mm) Bredd (mm) Bredd (mm)
25 60 25 25
30 75 30 35
35 85 37.5 45
37.5 90 40 50
40 100 55
45 120
50 150

Förstärkt motstånd Normalt motstånd
(2～4)Ω/□ (6~9)Ω/□
(2 ～ 4)Ω/ □ (7 ～ 11)Ω/ □
(2 ～ 4)Ω/ □ (12 ～ 18)Ω/ □
(2～4)Ω/□ (17 ～ 23)Ω/ □
(1 ～ 5)Ω/ □ (35 ～ 55)Ω/ □
(1 ～ 5)Ω/ □ (40 ～ 60)Ω/ □

Inre/utvändiga kärndiameter:
Innerkärndiameter/Tolerans Yttre kärndiameter/Tolerans
75 mm 1/-0,5 mm 175 ±25 mm
220 ±20 mm
240 ±20 mm
280 ±20 mm
320 ±20 mm

Dataparametrar

Egenskaper Enhet Typiskt värde
Densitet g/cm 3 0,905±0,005
Tjocklek µm 2,0 ~ 12
Draghållfasthet MD (MPa) ≥100
Förlängning vid brytning MD (%) 20–200
Elastisk modul MD (MPa) 2800
Värmekrympning MD (%) ≤5 (120°C, 10 min)
Vätningsspänning mN/m 38 (Corona-behandlad sida)
Ytjämnhet µm 0.08
Smältpunkt ℃ 172
Volymresistivitet Ω.m ＞10 15
Nedbrytningsspänning V/um ≥350 (23°C, DC)
Dielektrisk konstant 2,2 (20℃，1KHz)
Dissipationsfaktor ≤4×10 -4 (20℃，1KHz)
RC ΩF ≥5×103 4
