Vad gör metalliserade filmkondensatorer oumbärliga? En fördjupad översikt

Metalliserade filmkondensatorer är viktiga komponenter i moderna elektroniska kretsar, uppskattade för sin tillförlitlighet, effektivitet och mångsidighet. De är särskilt värderade i applikationer som kräver stabila kapacitansvärden över olika frekvenser och temperaturer. Denna översikt täcker deras konstruktion, arbetsprincip, fördelar, tillämpningar och viktiga överväganden.

Konstruktion och arbetsprincip

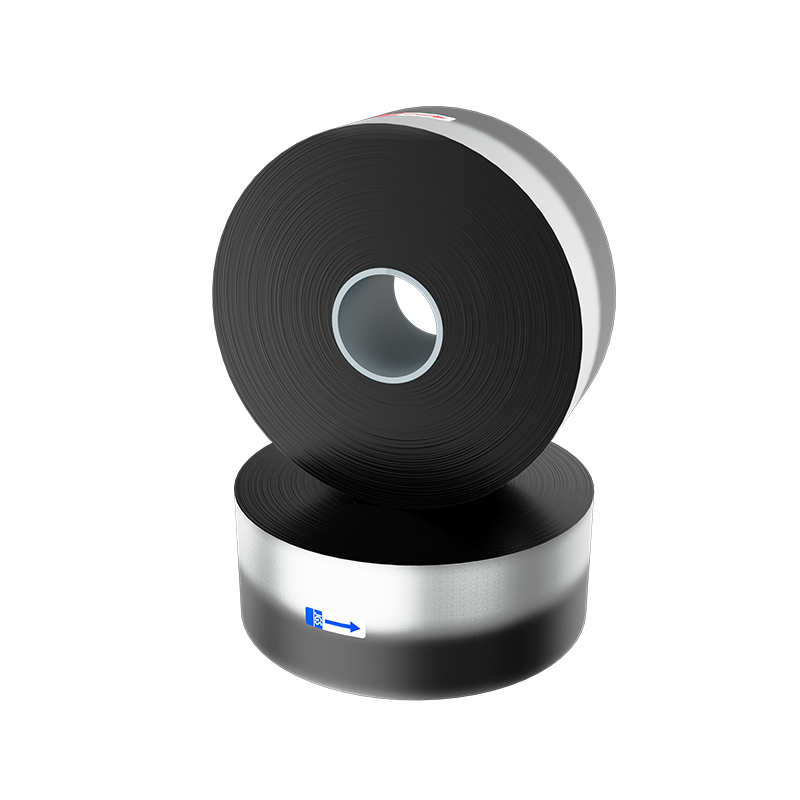

Metalliserade filmkondensatorer är byggda med en tunn plastfilm, såsom polypropen eller polyester, som dielektriskt material. Ena eller båda sidorna av denna film är belagda med ett mycket tunt lager av metall, vanligtvis aluminium eller zink. Den metalliserade filmen lindas sedan antingen till en cylindrisk form eller staplas för att bilda kondensatorn. Ändanslutningar, eller elektroder, är fästa på de metalliserade skikten för att komplettera kondensatorns struktur.

Kondensatorn lagrar elektrisk energi i det elektriska fältet som skapas mellan de metalliserade skikten separerade av den dielektriska filmen. När spänning appliceras över elektroderna bildas ett elektriskt fält som lagrar laddning i kondensatorn. Kapacitansvärdet bestäms av den metalliserade filmens yta, tjockleken på dielektrikumet och det dielektriska materialets egenskaper.

Fördelar med metalliserade filmkondensatorer
Självläkande egendom: En viktig fördel är deras självläkande förmåga. Om ett dielektriskt genombrott inträffar, förångas det metalliserade skiktet runt felet på grund av lokal uppvärmning, vilket isolerar defekten och tillåter kondensatorn att fortsätta fungera. Detta ökar tillförlitligheten och livslängden.

Hög stabilitet: Dessa kondensatorer erbjuder utmärkt kapacitansstabilitet över ett brett område av temperaturer och frekvenser, vilket gör dem lämpliga för precisionsapplikationer.

Låga förluster: Metalliserade filmkondensatorer har låg ekvivalent serieresistans (ESR) och ekvivalent serieinduktans (ESL), vilket resulterar i låga energiförluster. Detta är fördelaktigt i högfrekvensapplikationer och kraftelektronik.

Lång livslängd: Den robusta konstruktionen och de självläkande egenskaperna bidrar till en lång livslängd, som ofta överträffar andra kondensatortyper.

Högt isolationsmotstånd: De dielektriska materialen som används ger hög isoleringsresistans, vilket säkerställer minimala läckströmmar.

Ansökningar
På grund av deras unika egenskaper används metalliserade filmkondensatorer i en mängd olika applikationer:

Kraftelektronik: Vanligt i nätaggregat, växelriktare och motordrivningar för filtrering, förbikoppling och koppling, hantering av höga spänningar och strömmar med låga förluster.

Ljud- och signalbehandling: Deras stabilitet och låga distorsionsegenskaper gör dem idealiska för ljudkretsar och signalbehandling, och bibehåller signalintegriteten.

Fordonselektronik: Anställd i elektroniska styrenheter (ECU), hybrid- och elfordonskraftsystem och sensorgränssnitt i fordonstillämpningar.

Förnybara energisystem: Avgörande i förnybara energisystem, såsom solväxelriktare och vindkraftverk, där effektiv energiomvandling och stabil prestanda är avgörande.

Överväganden för användning
När du väljer och använder metalliserade filmkondensatorer, överväg följande faktorer:

Spänningsklassning: Att välja en kondensator med lämplig spänningsklass är avgörande för att förhindra dielektriskt genombrott och säkerställa tillförlitlig drift.

Temperaturområde: Även om dessa kondensatorer fungerar bra över ett brett temperaturområde, kan specifika applikationer kräva kondensatorer klassade för högre eller lägre temperaturer.

Storlek och formfaktor: Kondensatorns fysiska storlek och formfaktor kan vara en begränsande faktor beroende på applikationen. Olika former och storlekar finns tillgängliga för att möta olika designkrav.

Kostnad: Även om de erbjuder många fördelar, kan metalliserade filmkondensatorer vara dyrare än andra typer, såsom keramiska eller elektrolytiska kondensatorer. Men deras livslängd och prestanda motiverar ofta den högre kostnaden i kritiska applikationer.

Metalliserade filmkondensatorer är oumbärliga i modern elektronik, och kombinerar hög tillförlitlighet, stabilitet och effektivitet. Deras självläkande egenskap, låga förluster och långa livslängd gör dem lämpliga för olika applikationer, från kraftelektronik till ljudbehandling. Genom att noggrant överväga faktorer som spänningsklass, temperaturområde och formfaktor kan ingenjörer maximera fördelarna med metalliserade filmkondensatorer, vilket säkerställer optimal prestanda och hållbarhet i deras design.
